こんにちは。
大洋工務店の皆川です。
沼津市A様邸、新築工事の様子を紹介します。
上棟に向けての工事が始まりました(^^)/

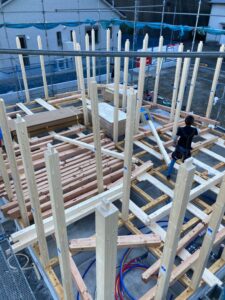

まず、土台に柱を組みます。この柱は管柱(くだばしら）といって上にかかる荷重を支えます。A様邸は最近注目されている『平屋』。管柱は、屋根を支え荷重を基礎に伝えます。柱が組み終わると、梁や桁などの横に組む木材、横架材(おうかざい)を柱に組みます。横架材に開けられている穴と
柱を合わせ
木槌で叩き
組み進めると
四角いフォルムが見えてきました(^^)/

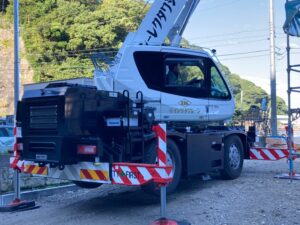

上棟で大活躍するクレーン車。木材を吊って、大工さんが合図を出している場所へ運びます。重たい木材を吊っているクレーン車の足元は
宙に浮いています(^^)/
荷重がタイヤにかかりパンクしてしまったり、重心が取れず不安定な状態となり、クレーン車の転倒を防止する為に
車体を安定させ、支える
”アウトリガー”が内蔵されています。アウトリガーが出現する姿は、アニメに出てくるような変形ロボットのようなカッコよさがあります(^^)/動画を取りたくてもタイミングがなかなか合わず、いまだ叶わず。。。

だいぶ、たくましくなってきました！
梁や桁が柱から抜けるのを防ぐ金物、
羽子板金物で
梁と柱を固定します。

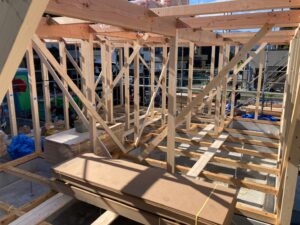

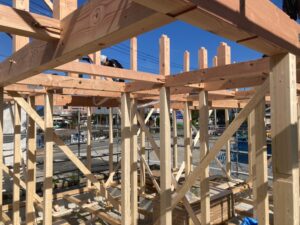

斜めに掛かっている木材は、仮筋交い(かりすじかい)。柱の垂直をはかり、傾かないよう固定しています。あくまでも仮に固定しているので、工事が進み必要なくなると外します。
1階天井に短い柱、
屋根を支える小屋束(こやつか)を組みます。

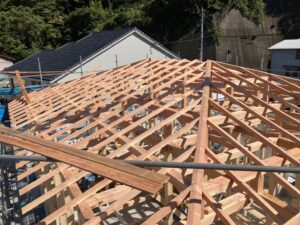

屋根の下地を支える垂木(たるき)、
垂木を受ける母屋(もや)、母屋(もや)は小屋束と固定されます。これらの屋根を支える為に設けた骨組みを、小屋組みと言います。

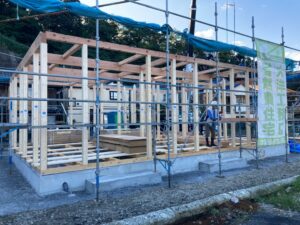

全体のフォルムが見て取れます(^^)/一番高い木材の棟木(むなぎ)まで組み上がると、上棟です！

平屋という事もあり、いつもより早めの上棟。大工さん、もうひと踏ん張り！もう少し工事を進めます。

という事で
どうぞご安全に。

こんにちは。
大洋工務店の皆川です。
沼津市A様邸、新築工事の様子を紹介します。
基礎立ち上がりに、基礎パッキンを固定した後
土台を設置していきます。土台のつなぎ目は複雑な形に加工されています。
こちらは、アリ仕口。
仕口は、部材を角度を付けて接合する時の接合部分。土台と土台が垂直に交わる所に使われています。
こちらは、鎌継手。土台1本では長さが足りない時に、他の木材をつなぎ合わせて長さを足します。その時のつなぎ目が継手です。
鎌継手を
木槌でコンコン。繋ぎます。
アリ仕口で組まれた土台。土台に開いている穴に、柱を組んでいきます。
土台にふられている記号、番号。図面通りに組み上げるための物。この土台の位置は「い」の「1番」。昔は、「い」の「1番」の柱から組み上げていきました。その事から「真っ先に」という意味で「いの1番」という言葉が使われています。今は、「い」の「1番」から柱を組んでいくという事はなくなってしまいましたけどね(;^_^A

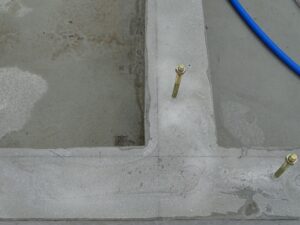

土台と基礎をアンカーボルトでガッチリ固定！
土台が組まれました(^^)/
基礎立ち上がりに固定されていない木材、”大引き(おおびき)”は
大引きに固定されている短い柱、床束(ゆかつか)が
大引きや床を支えます。
床下の通気層になる基礎パッキンなのに
外側には防水テープが。。。工事序盤はこの通気層の穴から雨が入ってきてしまいます。床下への雨の侵入を防ぐ為、土台の水対策が完了するまで、仮の防水対策です。

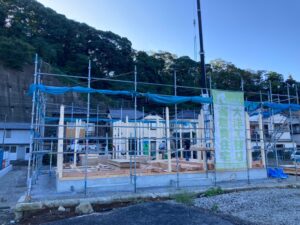

足場がかけられ
上棟工事の最初に使う木材が搬入されています。
いよいよ上棟です(^^)/

という事で
どうぞご安全に。

こんにちは。
大洋工務店の皆川です。
沼津市A様邸、新築工事の様子を紹介します。
玄関土間、
掃出し窓のステップの型枠が取れました。基礎工事終了です(^^)/
そして、大工工事へ移ってきました。土台を設置していきます。
土台は基礎立ち上がりの上に設置され、基礎から出ているアンカーボルトで緊結します。この土台に柱を組み、柱に梁を掛け組み上げる木造住宅。建物を支える基礎と、建物本体をつなぐ土台は、基礎と骨組みをつなぐ架け橋となります。
土台設置する前に、アンカーボルトの位置を
土台に
印します。
この位置に

ドリルで

穴を開けます。この時、ヒノキのいい香りが漂っています(*^^*)
穴を開けると

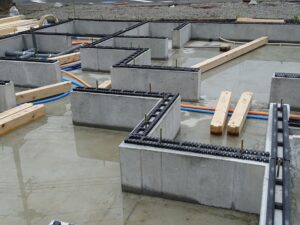

基礎立ち上がりに基礎パッキンを敷きます。コンクリートは湿気を帯びやすい性質。コンクリートの水分を土台が吸収しないよう基礎パッキンを挟みます。
さらに、基礎パッキンの穴が、床下の通気層になっています。
こちらは、穴がない気密タイプのパッキン。床に断熱材を入れる事ができない浴室や、玄関土間は床下まで室内とする、基礎断熱をしています。
通気層があると常に窓を開けているの同じなので、気密性が悪く断熱性能が発揮されません。なので、穴がない気密パッキンを使います。
基礎パッキンを、釘で固定。コンクリート専用の釘があるんですよ(^^)/コンクリートに打っているとは思えないほど簡単に釘が入っていくので感心していると、『そういう釘で打ってるからね～』と大工さんにばっさり(笑)

もうすぐ上棟！

という事で
どうぞご安全に。

こんにちは。
大洋工務店の皆川です。
沼津市A様邸、新築工事の様子を紹介します。
基礎型枠がはずれ
玄関土間や
掃出し窓ステップのコンクリートが打設されました。
室外の黒い管の水道管と

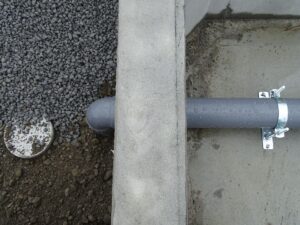

排水管が
室内の給排水管と、スリーブで確保した穴を通り接続されました。
基礎の周りに敷かれた砂利。これは、雨が降った時の跳ね返りの泥が、基礎や建物を汚すのを防ぎます。
水道管は
青い管と接続されます。青い管は、白い筒状の”ヘッダー”とつながります。
ヘッダーが各水栓、キッチンや浴室、洗面台、トイレへ配ります。イメージとしては、コンセントのたこ足配線です(^^)
オレンジの管はお湯を運びます。A様邸は、ガスを使うので、ピンクの管を給湯器と接続します。
ピンクとオレンジはお湯を運びますが、太さに違いがあります。ピンクは給湯器からお湯をヘッダーへ運ぶので、太い管になります。
お湯や水を運ぶ管、ピンク、オレンジ、青色の管の中には、ひとまわり細い管が入っています。
この白い管は、丈夫なプラスチックで出来た、架橋ポリエチレン管。この架橋ポリエチレン管を保護しているのが、ピンクやオレンジ、青色の管です。
基礎立ち上がりに、土台設置のための基準線が引かれ
土台も搬入されています。
土間コンクリートの型枠が取れると、基礎完成(^^)/

大工さんへとバトンタッチです。

という事で
どうぞご安全に。
